Aviso: Este artigo ainda é um rascunho!

Conceito

A tela de Cadastro de Protocolos/Convênios ICMS permite o gerenciamento dos Protocolos/Convênios.

Requisitos para a implementação

Criar um protótipo para a tela "Cadastro de Protocolos/Convênios ICMS" conforme itens abaixo:

• Incluir, alterar e/ou desativar um registro informando os dados da TT_PTC, TT_IPT, TT_IPTXEST, TT_IPTXPRO, TT_IPTXNCM, TT_MVA e TT_IPTXEXC.
• Visualizar o log das alterações da TT_PTC, trazendo os dados da TL_PTC.

Limitações e Escopo da Implementação

• Não será possível excluir os protocolos/convênios, apenas desativa-los.
• Não será possível gravar o registro sem cadastrar ao menos um item de protocolo/convênio.

Nova Tela de Cadastro de Protocolos/Convênios ICMS

A tela terá sete grades, uma grade com as informações da TT_IPT onde é permitido incluir, excluir e/ou alterar um registro, grade apresentando um log das alterações armazenadas na TL_PTC, as grades com as informações da TT_IPTXEST, TT_IPTXPRO, TT_IPTXNCM, TT_MVA e TT_IPTXEXC onde é permitido incluir, alterar e/ou excluir um registro.

A desativação de um protocolos/convênios será feito pelo botão "Desativar", que se encontra no lado direito superior da tela. Depois de desativado todos os campos e grades ficam somente leitura, com a reativação ficam novamente editáveis.

A inclusão de um protocolos/convênios será feita pelo botão "Novo", que se encontra no lado direito superior da tela.

Para execução dos procedimentos a tela contém os botões: Busca, Desfaz, Novo, Desativa e Salvar (OK).

Veja imagem abaixo:

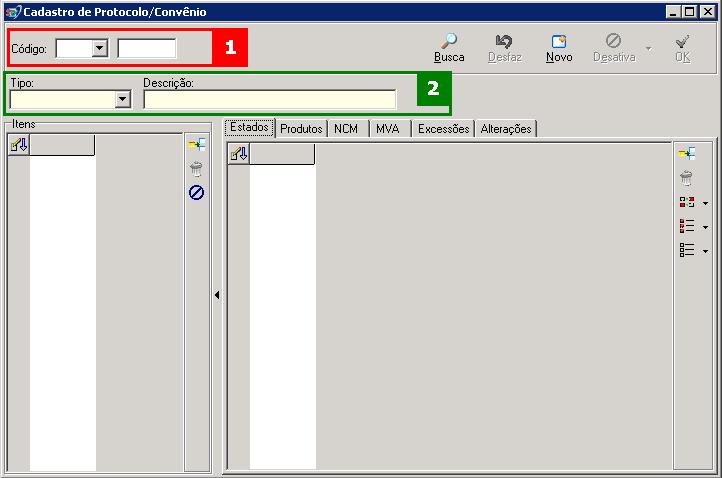

Figura 1 ? Cadastro de Protocolos/Convênios ICMS

Descrição das áreas da tela

Campos da tela

1. O campo código traz o TT_PTC.CODFIL e TT_PTC.SEQUEN, preenchido automaticamente pelo sistema ao criar um novo registro.
2. Campo "Tipo" (TT_PTC.TIPPTC) onde é informado se o registro é um Protocolo ou um Convênio e "Descrição" (TT_PTC.DESPTC) onde é informada a descrição do registro.

Campos da Grade de Itens

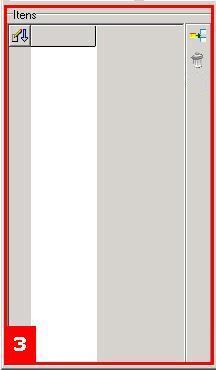

Figura 2 ? Protótipo Cadastro de Protocolos/Convênios ICMS - Grid de Itens

• Descrição (TT_IPT.DESIPT) - Editável

Observações :

• Na grade de Itens será possível incluir, excluir e/ou alterar os itens de Protocolo/Convênio.
• Ao criar um novo Protocolo o sistema traz um item padrão com o a descrição "Geral".

Campos da Grade de Estados

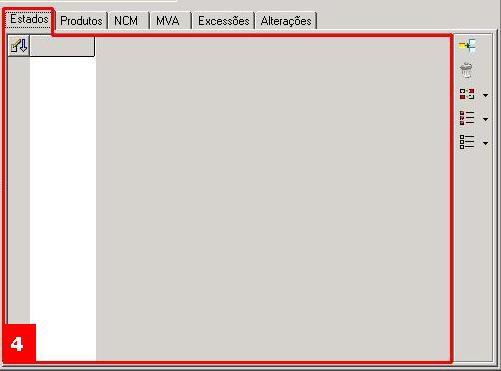

Figura 3 ? Protótipo Cadastro de Protocolos/Convênios ICMS - Grid de Estados

• Estado (TT_IPTXEST.SIGEST) - Editável

Observações :

• Na grade de Estados será informado um ou mais estados que participam do protocolo/convênio.
• Deverá ter um botão para incluir todos os estados. Facilitando a digitação.
• Não permitirá estados duplicados

Campos da Grade de Produtos

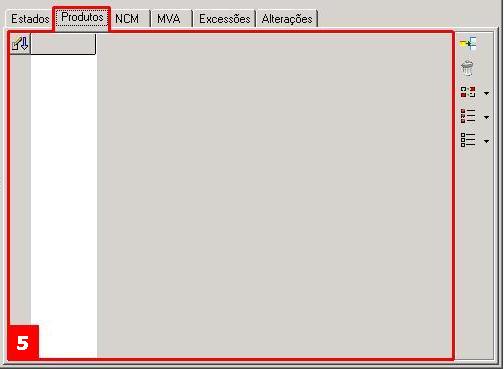

Figura 4 ? Protótipo Cadastro de Protocolos/Convênios ICMS - Grid de Produtos

• Filial do Produto (TT_IPTXPRO.FILMAT) - Editável
• Código do Produto (TT_IPTXPRO.CODMAT) - Editável
• Descrição do Produto (TT_PRO.DESMAT) - Somente Leitura
• Especificação do Produto (TT_PRO.ESPMAT) - Somente Leitura
• Referência Básica (TT_PRO.REFBAS) - Somente Leitura

Observações :

• Na grade de Produtos será informado um ou mais produtos que participam do protocolo/convênio.
• Não será permitido produtos duplicados
• Será permitida a múltipla incusão de produttos pelo form de localização de produtos.

Campos da Grade de NCM

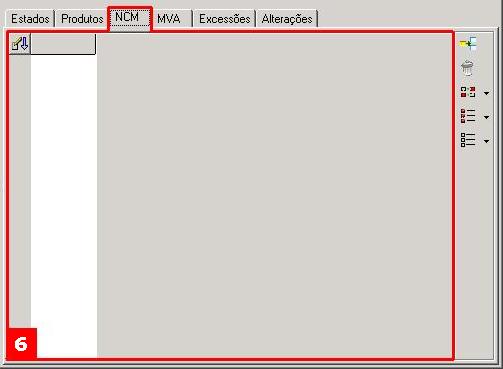

Figura 5 ? Protótipo Cadastro de Protocolos/Convênios ICMS - Grid de NCM

• Código NCM (TT_IPTXNCM) - Editável
• Descrição NCM (TT_NCM.NOMNCM) - Somente Leitura

Observações :

• Na grade de NCM será informado um ou mais NCMs que participam do protocolo/convênio.
• Ao clicar no "..." do campo "Código NCM" é aberto a tela para selecionar o NCM desejado.
• Não permitirá NCMs repetidos

Campos da Grade de MVA

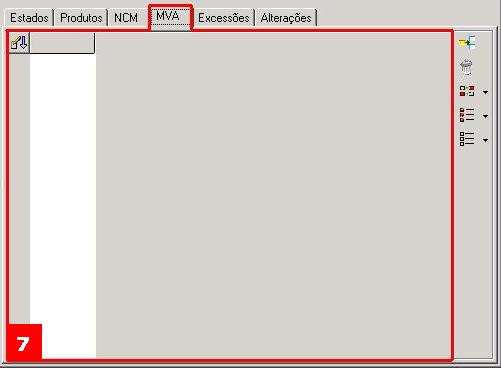

Figura 6 ? Protótipo Cadastro de Protocolos/Convênios ICMS - Grid de MVA

• MVA (TT_MVA.VLRMVA) - Editável
• Alíquota Interna (TT_MVA.ALIINT) - Editável
• Alíquota Interestadual (TT_MVA.ALIEST) - Editável
• Tipo de Operação (Dominio I-Interna; E-Estadual; A-Ambos) (TT_MVA.TIPOPE) - Editável

Observações :

• Na grade de MVA será informado ou mais MVAs para o protocolo/convênio.
• O campo MVA (TT_MVA.VLRMVA) é Obrigatório
• Os demais podem ficar vazios

Campos da Grade de Excessões

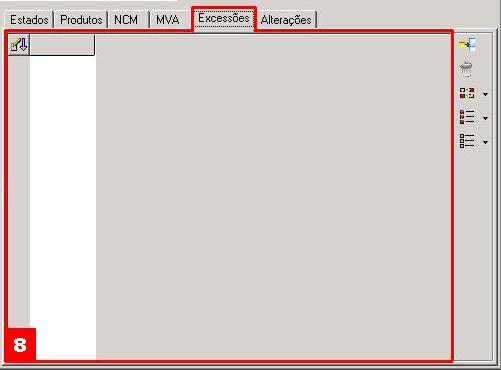

Figura 7 ? Protótipo Cadastro de Protocolos/Convênios ICMS - Grid de Excessões

• Estado (TT_IPTXEXC.SIGEST) - Editável
• NCM (TT_IPTXEXC.CODNCM) - Editável
• Tipo Exclusão (TT_IPTXEXC.TIPEXC) - Editável

Combo com opções: Excluído na Origem e no Destino (padrão) Excluído somente na Origem Excluído somente no Destino

Observações :

• Na grade de Excessões será informado os Estados e NCMs que excedem o protocolo.
• Os campos NCM e Estado não são obrigatórios. Mas pelo menos um dos dois devem ser preenchidos.
• Caso o SIGEST seja informado o campo "Tipo Exclusão" deverá ser preenchido

Campos da Grade de Alterações

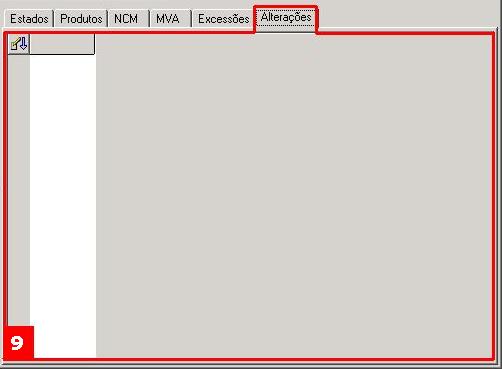

Figura 8 ? Protótipo Cadastro de Protocolos/Convênios ICMS - Grid de Alterações

• Código da Filial (Somente Leitura)
• Data da Operação (Somente Leitura)
• Filial do Usuário (Somente Leitura)
• Usuário (Somente Leitura)
• Mensagem de Log (Somente Leitura)
• Identificação do Log (Somente Leitura)

Observações :

• Na grade de Alterações será possível visualizar o log de alterações do Protocolo/Convênio em edição.

Nova Tela de Pesquisa de Protocolos/Convênios ICMS

A Tela de Pesquisa de Protocolos/Convênios ICMS terá dois botões, um para pesquisa e outro para selecionar um protocolo da grade.

A tela terá duas abas com filtros gerais e de produtos, trazendo no grid os dados do Protocolo/Convênio.

Veja imagem abaixo:

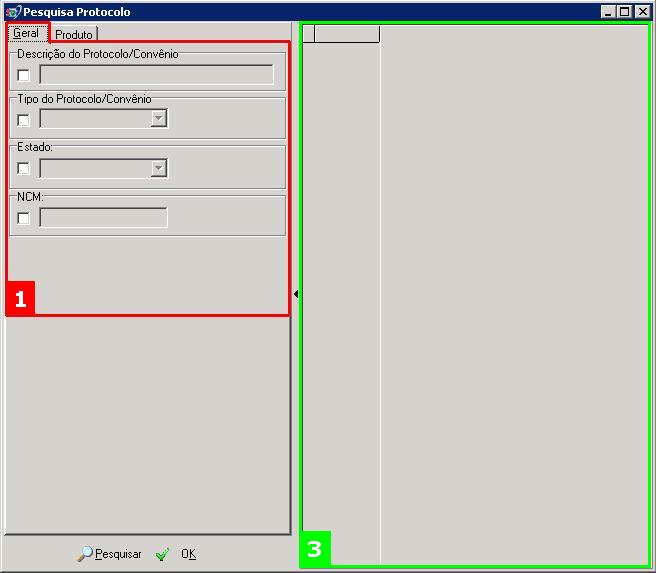

Figura 1 ? Pesquisa de Protocolos/Convênios ICMS

Filtros da Aba Geral

• Descrição do Protocolo/Convênio
• Tipo:(Protocolo / Convênio)
• Estado
• NCM

Filtros da Aba Produto

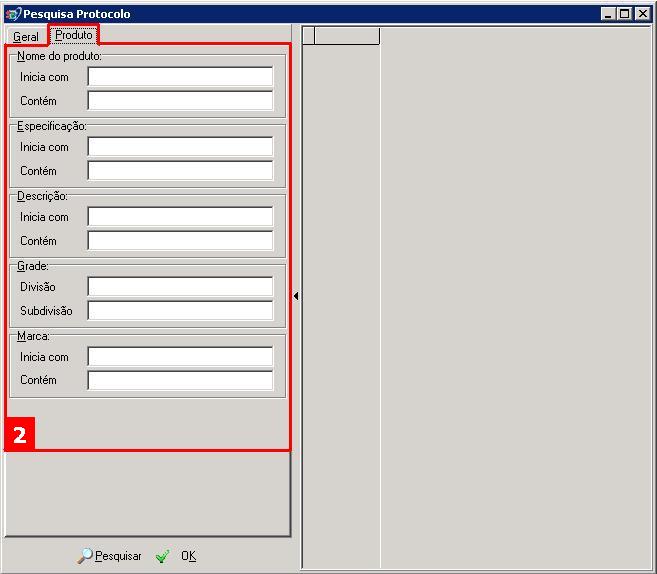

Figura 2 ? Pesquisa de Protocolos/Convênios ICMS - Filtros de Produto

• Nome do Produto
• Especificação do Produto
• Descrição do Produto
• Grade
• Marca do Produto

Campos da Grade de Pesquisa

• Código do Protocolo/Convênio
• Tipo:(Protocolo / Convênio)
• Descrição do Protocolo/Convênio

Observações:

• Todos os campos devem ser somente leitura.
